Cathode blocks
Cathode blocks
Los bloques de cátodos se usan para el revestimiento de los electrolizadores.
Los bloques catódicos del fondo de horno, laterales y angulares están diseñados para revestir baños y paredes laterales de electrolizadores de aluminio. Los bloques se fabrican según los dibujos del cliente a base de antracita calcinada por gas o electricidad, con adición de la cantidad de grafito artificial según los requisitos del cliente. La brea de carbón se utiliza como material aglomerante. Los bloques de cátodos pueden ser formarse con método de vibración o extrusión.
Los productos catódicos se entregan a los clientes por medio de transporte ferroviario, usando esquemas de carga especialmente desarrollados, que aseguran su seguridad contra daños mecánicos y por humedad. Los productos están envueltos en película de polietileno y empacados en cajones de madera.
Características cualitativas de bloques catódicos
| Parámetro | Unidad de medición | Dirección de toma de muestras | PB40 | Tipo N-1 | Tipo N-2/40 | Tipo N-2/40 | Tipo N-2/50 | Tipo N-3 | Тип Н-4 | ББ 0,8 |
|---|---|---|---|---|---|---|---|---|---|---|
| Tipo de bloque |
Del fondo de horno | Del fondo de horno y laterales | Боковые | |||||||
| Densidad aparente, no menos de | g/cm3 | // | 1,54 | 1,54 | 1,55 | 1,57 | 1,58 | 1,58 | 1,60 | 1,52 |
| Densidad real, no menos de | g/cm3 | 1,85 | 1,90 | 1,90 | 1,95 | 1,97 | 2,02 | 2,20 | 1,83 | |
|
Porosidad total, no más de |
% | 20,0 | 20,0 | 20,0 | 20,5 | 21,0 | 22,0 | 30,0 | 22,0 | |
|
Resistividad eléctrica específica de muestras, no más de |
µΩ.m | // | 40 | 40 | 35 | 30 | 28 | 22 | 13,0 | - |
| Esfuerzo de compresión, no menos de | MPa | // | 26,0 | 34,0 | 33,0 | 30,0 | 26,0 | 24,0 | 22,0 | 24,0 |
| Resistencia flexional, no menos de | MPa | // | 7,0 | 9,0 | 10,0 | 11,0 | 11,0 | 9,0 | 8,0 | 6,0 |
|
Módulo elástico, no más de |
GPa | ┴ | 13 | 12 | 11 | 10 | 10 | 8 | 7 | - |
|
Coeficiente lineal de dilatación térmica (20 – 520 )oC, no más de |
10-6x 1/K | // | 4,0 | 4,0 | 3,3 | 3,3 | 3,4 | 3,5 | 3,1 | 4,0 |
| Conductividad térmica a 20oC, no menos de | W/mK | // | 8,0 | 9,0 | 10 | 13 | 15 | 25 | 97 | 6,0 |
|
Alargamiento relativo, no más de |
% | ┴ | 0,7 | 0,7 | 0,6 | 0,5 | 0,45 | 0,3 | 0,2 | 0,8 |
|
Contenido de ceniza, no más de |
% | 4,5 | 3,5 | 3,0 | 2,0 | 2,0 | 1,3 | 0,8 | 4,5 | |
Dimensiones exteriores de los bloques fabricados
| Tipo de bloque | Del fondo de horno | Lateral |
|---|---|---|
| Ancho, no más de, mm |
Formados por vibración, no más de 720 mm De prensado de impacto, no más de 670 mm |
Los bloques laterales se fabrican según los dibujos del cliente |
| Altura, no más de, mm |
Formados por vibración, no más de 490 mm De prensado de impacto, no más de 387 mm |
|
| Longitud, no más de, mm |
Formados por vibración, no más de 3840 mm De prensado de impacto, no más de 3840 mm |
Embalaje
El embalaje de los bloques catódicos corresponde a las normas mundiales según su construcción y compatibilidad ecológica, proporciona seguridad a los productos durante la carga, descarga y el transporte.
Condiciones Técnicas
Los bloques del fondo de horno se suministran de acuerdo con las Especificaciones TU 1913-109-021-2003 «Bloques del fondo de horno para electrolizadores de aluminio».
Los bloques laterales se suministran de acuerdo con las Especificaciones TU 1913-109-014-2003 «Bloques laterales y angulares para electrolizadores de aluminio»
<!--
The ENERGOPROM GROUP produces cathode blocks at the Novosibirsk Electrode Plant. The Novosibirsk Electrode Plant is well located: both close to suppliers (coke, pitch, and anthracite producers) and consumers (Russian aluminum factories).
Typical properties of cathode blocks
| PROPERTIES | UNIT | SAMPLING | N-1 | N-2 | N-3 | N-4 |
|---|---|---|---|---|---|---|
| Real density, min | g/cm3 | parallel | 1,91 | 1,93 | 2,03 | 2,20 |
| Apparent density, min | g/cm3 | parallel | 1,56 | 1,59 | 1,6 | 1,62 |
| Electrical Resistance, max | μΩm | parallel | 35 | 27 | 20 | 12 |
| Total porosity, max | % | parallel | 19:5 | 19 | 21 | 30 |
| Open porosity, max | % | parallel | 15 | 14 | 17 | 24 |
| Compressive strength, min | MPa | parallel | 34 | 32 | 28 | 20 |
| Bending strength, min | MPa | parallel | 12 | 11 | 10 | 8 |
| Elasticity modulus / max | GPa | perpendicular | 11 | 10 | 8 | 7 |
| Thermal conductivity ( 20°C), min | W/mK | parallel | 10 | 14 | 22 | 97 |
| Coefficient of thermal expansion | х10 -6 | parallel | 3,3 | 3,3 | 3,3 | 3,1 |
| (interval of 20–520°C), max | К-1 | |||||
| Rapport test, max | % | perpendicular | 0,7 | 0,5 | 0,4 | 0,2 |
| Ash content, max | % | parallel | 2,5 | 2 | 1,3 | 0,6 |

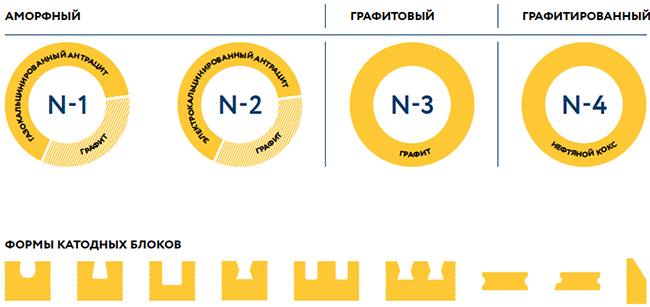

Variations of cathode block grades corresponding to pot amperages
| THE CHOICE OF CB DEPENDS ON CELLS AMPERAGE | AMPERAGE |
|---|---|
| Amorphous GCA (N-1) | 70–160 kА |
| Amorphous ECA (N-2) | 70–240 kА |
| Graphitic (N-3) | 240–350 kА |
| Graphitized (N-4) | 240–500 kА |
